Technik
Auszug von Geräten zur Brandbekämpfung
 |  |  |  | ||
 |  |  |  | ||
 |  |  |  |  | |
 |  |  |  |

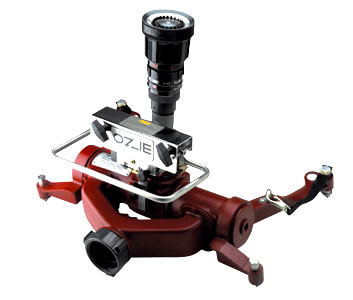

| Oszillierender Monitor | Beladung TLF 16/25 | |
 | Technische Daten | |
| Typ | OZZIE Style 911 | |
| vertikale Einstellbarkeit | 35°-90° | |
| Schwenkbereich | 60° | |
| max. Durchfluss | 2400 l/min | |
| Gewicht | 14 kg | |
| Durchfluss mit Hohlstrahldüse | 285 - 1420 l/min | |
| max. Betriebsdruck | 10,2 bar | |
 | ||
| Einsatzbereich | ||
| Durch den Druck des Löschwassers, führt dieser Monitor eine oszillierende Bewegung aus, deren Geschwindigkeit und Schwenkwinkel einstellbar sind. Der Monitor operiert somit selbstständig und garantiert damit eine größere Flexibilität und Sicherheit der Einsatzkräfte. Der Einsatzbereich reicht von Gefahrguteinsätzen über Abschirmungsaufgaben bis hin zu offensiver Brandbekämpfung. | ||
 | ||

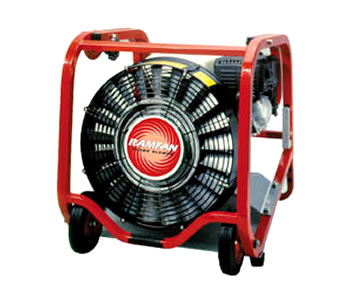

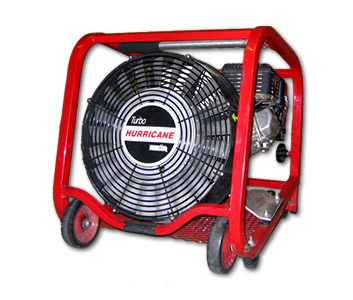

| Tragbarer Überdrucklüfter | Beladung TLF 16/25 | |
 | Technische Daten | |
| Typ | GF 165 | |
| Antrieb | 5,5 PS Benzinmotor | |
| Rotordurchmesser | 400 mm | |
| max. Drehzahl | 3600 U/min | |
| max. Luftleistung | 22000 m³/h | |
| Abstrahlwinkel | 16 Grad | |
| Geräuschpegel | 96,2 dB | |
| Laufzeit | 58 min | |
| Gewicht | 38 kg | |
 | ||
| Einsatzbereich | ||
| Tragbare Überdrucklüfter werden zur schnellen Beseitigung von Brandrauch sowie von Gas und Hitze, z.B. aus Wohnungen, Kellern, Fluren, Lagerräumen eingesetzt. Bei der Druckbelüftung wird der Lüfter im Freien in Stellung gebracht und ein Frischluftstrom in das Gebäude gedrückt. Der anfängliche leichte Überdruck setzt die Luftmassen im Gebäude in Bewegung und zwar in Richtung einer vorhandenen oder zu schaffenden Öffnung z.B. Fenster oder Rauchklappen. Der dadurch entstehende Luftstrom transportiert Rauch, Hitze und Giftgase durch diese Öffnung in die Umgebungsluft. | ||
| ||
| Tragbarer Überdrucklüfter | Beladung DLK 23/12 | |
 | Technische Daten | |
| Typ | MT 165 | |
| Antrieb | 5,5 PS Benzinmotor | |
| max. Luftleistung | 22000 m³/h | |
| Gewicht | 38 kg | |
 | ||
| Einsatzbereich | ||
| Tragbare Überdrucklüfter werden zur schnellen Beseitigung von Brandrauch sowie von Gas und Hitze, z.B. aus Wohnungen, Kellern, Fluren, Lagerräumen eingesetzt. Bei der Druckbelüftung wird der Lüfter im Freien in Stellung gebracht und ein Frischluftstrom in das Gebäude gedrückt. Der anfängliche leichte Überdruck setzt die Luftmassen im Gebäude in Bewegung und zwar in Richtung einer vorhandenen oder zu schaffenden Öffnung z.B. Fenster oder Rauchklappen. Der dadurch entstehende Luftstrom transportiert Rauch, Hitze und Giftgase durch diese Öffnung in die Umgebungsluft. | ||
| ||

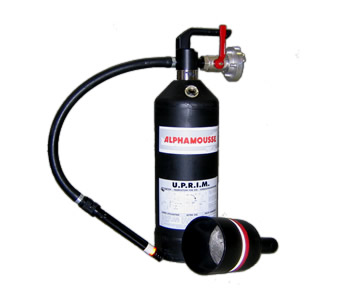

| Tragbares Schaumgerät für Schwer- und Mittelschaum | Beladung TSF-W | |
 | Technische Daten | |
| Typ | UPRIM BF/MF | |
| Schaummittelinhalt | 10 Liter | |
| Durchfluss | 60 l/min | |
| Arbeitsdruck | 3 - 10 bar | |
| Gewicht leer | 3,25 kg /3,55 kg | |
| Gewicht gefüllt | 13,55 kg / 13,85 kg | |
| Wurfweite | 4 - 9 m / 3 - 6 m | |
| Zumischung | 3 % oder 6 % einstellbar | |
| ||
| Einsatzbereich | ||
| Durch seine schnelle Einsatzbereitschaft und gute Handlichkeit eignet sich dieses Schaumgerät besonders für Fahrzeugbrände, kleinere Flüssigkeitsbrände und schwer zugängliche Brandstellen. | ||
| ||
| Tragkraftspritze Rosenbauer Fox | Beladung LF 16/12 | |
 | Technische Daten | |
| Typ | FP 8/8 | |
| Nennförderstrom | 800 l/min | |
| Nennförderdruck | 8 bar | |
| Nenndrehzahl | 4650 U/min | |
| Gewicht | 167 kg | |
| Baujahr | 1993 | |
 | ||
| Einsatzbereich | ||
| Tragkraftspritzen (TS) sind tragbare Feuerlöschkreiselpumpen, die zur Standardausrüstung der deutschen Feuerwehren gehören. Auf einem Löschfahrzeug oder in einem Anhängefahrzeug mitgeführt, können Tragkraftspritzen auch dort eingesetzt werden, wo Löschfahrzeuge nicht hingelangen. Sie können weiterhin als zusätzliche Einsatzpumpen oder zur Druckverstärkung in einer Löschwasserversorgungsleitung eingesetzt werden. | ||
| ||

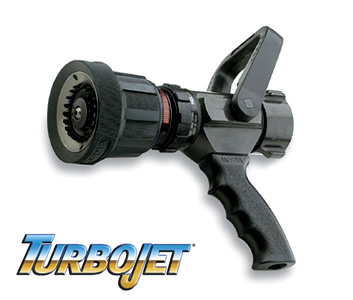

| Hohlstrahlrohr Größe C | Beladung TLF 16/25 und LF 16/12 | |
 | Technische Daten | |
| Typ | TurboJet Style 1720 | |
| Durchfluss in l/min | 115 - 230 - 360 - 475 | |
| Gewicht | 1,8 kg | |
| Länge | 23,2 cm | |
| ||
| Einsatzbereich | ||
| Hohlstrahlrohre sind gekennzeichnet durch ihren variabel einstellbaren Durchfluss unabhängig vom eingestellten Sprühbild. Dadurch besitzen sie in jeder Situation eine höhere Effizienz und gewährleisten somit ein besseres Löschergebnis, einen verbesserten Schutz des Strahlrohrführers und einen geringeren Wasserschaden. | ||
| ||

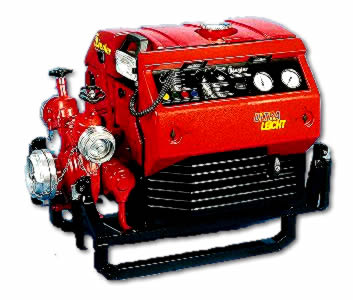

| Tragkraftspritze Ziegler Ultraleicht | Beladung SW 2000-Tr | |
 | Technische Daten | |
| Typ | FP 8/8 | |
| Nennförderstrom | 800 l/min | |
| Nennförderdruck | 8 bar | |
| Nenndrehzahl | 4400 U/min | |
| Gewicht | 152 kg | |
| Baujahr | 1993 | |
| Pumpenleistung | 1600 l/min bei 8 bar | |
 | ||
| Einsatzbereich | ||
| Als Beladung des Schlauchwagens fungiert diese Tragkraftspritze vorwiegend als Verstärkerpumpe in einer, über eine längere Wegestrecke angelegte, Löschwasserleitung. | ||
| ||

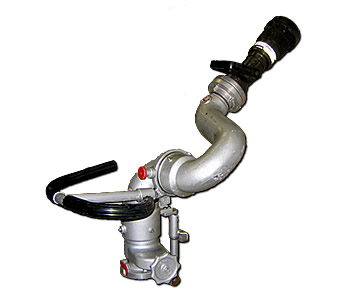

| Monitor Drehleiter | Beladung DLK 23/12 | |
 | Technische Daten | |
| Hohlstrahlrohr | Akromatic II Style 5225 | |
| Durchfluss | 285 - 1420 | |
 | ||
| Einsatzbereich | ||
| Dieser Werfer kann ausschließlich über die Drehleiter betrieben werden. Die Versorgung mit Löschwasser erfolgt über einen 30 m langen Druckschlauch, der in der Mitte des Leiterparks verlegt wird. Anstelle des Hohlstrahlrohres kann auch eine Vollstrahldüse mit einem C-Schlauchanschluss angekuppelt werden. Auf diesem Weg kann ein anderer Angriffstrupp über eine C-Leitung mit Löschwasser versorgt oder mit dem hohen Druck des Vollstrahles ganze Dächer abgedeckt werden. | ||
| ||
| Kombinationsschaumrohr Mittelschaum-Schwerschaum | Beladung TLF 16/25 | |
 | Technische Daten | |
| Typ | KR-S/M 4 | |
| Betriebsdruck | 5 bar | |
| Wasserleistung | 400 l/min | |
| Verschäumungszahl S | ca. 15 | |
| Verschäumungszahl M | ca. 50 | |
| Wurfweite S/M | 27 m / 8 m | |
| Schaummenge S/M | 6 m³/min / 20 m³/min | |
| Schlauchanschluss | Größe C | |
| Gewicht | 8 kg | |
 | ||
| Einsatzbereich | ||
| Schaumstrahlrohre sind Rohre in denen ein Wasser – Schaummittelgemisch unter Ansaugen von Luft verschäumt und in freiem Strahl ausgebracht wird. Sie eignen sich vorwiegend zum Abdecken von festen brennbaren Stoffen, brennbaren Flüssigkeiten oder zum Kühlen von Behälterwandungen (Klebewirkung). | ||
| ||

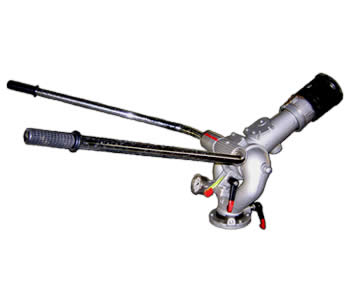

| Werfer Tanklöschfahrzeug | Beladung TLF 16/25 | |
 | Technische Daten | |
| Typ | Rosenbauer RM 24 | |
| Durchfluss in l/min | 800 - 1200 - 1600 - 2400 | |
| vertikaler Schwenkbereich | +30° bis + 80° | |
| horizontaler Schwenkbereich | 360° | |
| Gewicht | 25 kg | |
| ||
| Einsatzbereich | ||
| Der Einsatzbereich des Werfers reicht von offensiver Brandbekämpfung bis hin zu Abschirmungsaufgaben. Die Versorgung erfolgt über eine Steigleitung im Innern des Tanklöschfahrzeuges. Mit Hilfe eines Statives, welches auch zur Ausstattung gehört, kann der Werfer auch vom Boden aus betrieben werden. | ||
| ||

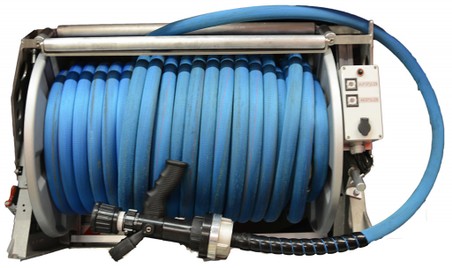

| Schnellangriff Tanklöschfahrzeug | Beladung TLF 16/25 | |
 | Technische Daten | |
| Bezeichnung | Druckschlauch DN 19 | |
| Schlauchlänge | 80 m | |
| Bezeichnung Strahlrohr | NEPIRO | |
| Durchfluss bei 40 bar | 0 bis 200 l/min | |
| Wurfweite bei 40 bar | bis 30 m | |
| Gewicht | ca. 3,1 kg | |
| ||
| Einsatzbereich | ||
| Durch seine Länge von 80 Metern und seine kurze Rüstzeit findet dieser Hochdruck-Schnellangriff vorwiegend bei der Bekämpfung von Container-, kleineren Flächen- und Fahrzeugbränden Verwendung. | ||
| ||

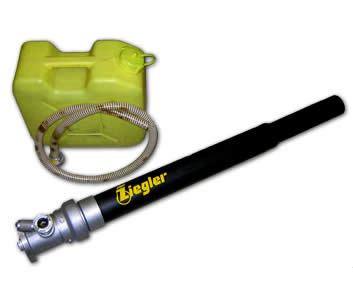

| Schwerschaumrohr | Beladung TLF 16/25 | |
 | Technische Daten | |
| Schaumleistung | 8 - 10 m³/min | |
| Verschäumungszahl | 8 - 10 | |
| Eingangsdruck | 8 bar | |
| Wurfweite | ca. 35 m | |
| Gewicht | 3,9 kg | |
| Abmessung l x d | 1250 mm x 90 mm | |
| ||
| Einsatzbereich | ||
| Schaumstrahlrohre sind Rohre in denen ein Wasser – Schaummittelgemisch unter Ansaugen von Luft verschäumt und in freiem Strahl ausgebracht wird. Sie eignen sich vorwiegend zum Abdecken von festen brennbaren Stoffen, brennbaren Flüssigkeiten oder zum Kühlen von Behälterwandungen (Klebewirkung). | ||
| ||

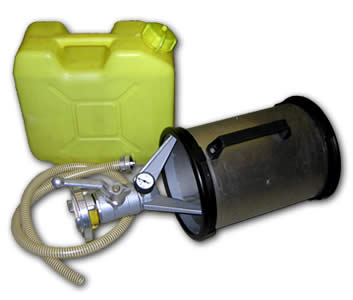

| Mittelschaumrohr | Beladung LF 16/12 | |
 | Technische Daten | |
| Typ | M 4 | |
| Betriebsdruck | 5 bar | |
| Wasserleistung | 400 l/min | |
| Wurfweite | 10 m | |
| Gewicht | 5,5 kg | |
| Länge | 63 cm | |
| Schlauchanschluss | Größe B | |
 | ||
| Einsatzbereich | ||
| Schaumstrahlrohre sind Rohre in denen ein Wasser – Schaummittelgemisch unter Ansaugen von Luft verschäumt und in freiem Strahl ausgebracht wird. Sie eignen sich vorwiegend zum Abdecken von festen brennbaren Stoffen, brennbaren Flüssigkeiten oder zum Kühlen von Behälterwandungen (Klebewirkung). | ||
| ||

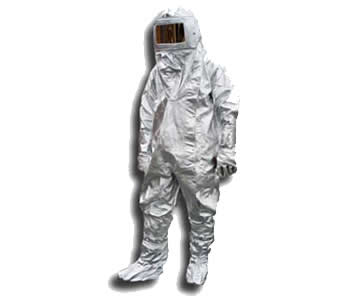

| Schwere Hitzeschutzkleidung | Beladung TLF 16/25 und LF 16/12 | |
 | Einsatzbereich | |
| Über der normalen Einsatzkleidung getragen, schützt der Hitzeschutzanzug vor ernormer Wärmestrahlung bei Bränden mit hoher Abstrahlfläche z.B. Scheunenbränden. | ||
| ||

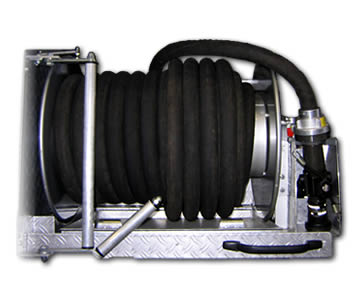

| Schnellangriff Löschgruppenfahrzeug (LF) 16/12 | Beladung LF 16/12 | |
 | Technische Daten | |
| Bezeichnung | Druckschlauch DN 28 | |
| Schlauchlänge | 30 m | |
| Bezeichnung Strahlrohr | TurboJet Style 1702 | |
| Durchfluss in l/min | 50 - 90 - 115 | |
| ||
| Einsatzbereich | ||
| Der Schnellangriff eignet sich besonders gut zur Bekämpfung von Kleinbränden oder zum ersten Brandbekämpfung bis zum Aufbau eines konventionellen Löschangriffs. | ||
| ||

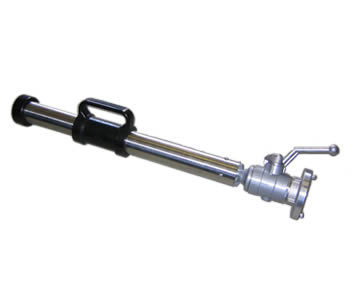

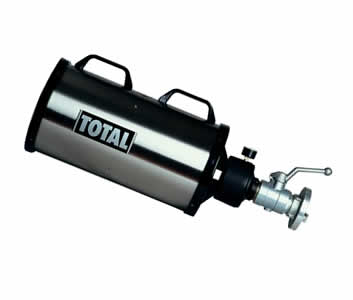

| Schwerschaumrohr | Beladung TLF 16/25 und LF 16/12 | |
 | Technische Daten | |
| Typ | S 4 | |
| Betriebsdruck | 5 bar | |
| Wasserleistung | 400 l/min | |
| Wurfweite | 26 m | |
| Gewicht | 5 kg | |
| Verschäumungszahl | 15 | |
| Schlauchanschluss | Größe B | |
| ||
| Einsatzbereich | ||
| Schaumstrahlrohre sind Rohre in denen ein Wasser – Schaummittelgemisch unter Ansaugen von Luft verschäumt und in freiem Strahl ausgebracht wird. Sie eignen sich vorwiegend zum Abdecken von festen brennbaren Stoffen, brennbaren Flüssigkeiten oder zum Kühlen von Behälterwandungen (Klebewirkung). | ||
| ||

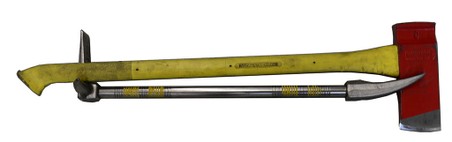

| Hooligan Tool mit Top Cut Fire Axe | Beladung LF 16/12 | |
 | Technische Daten | |
| Bezeichnung | Hooligan Tool | |
| Länge Hooligan Tool | 76,2 cm | |
| Gewicht Hooligan Tool | 4,8 kg | |
| Bezeichnung | Top Cut Fire Axe | |
| Länge Axt | 92,7 cm | |
| Gewicht Axt | 3,9 kg | |
| Geasmtgewicht | 8,7 kg | |
 | ||
| Einsatzbereich | ||
| Das Hooligan Tool in Verbindung mit der Axt dient in erster Linie zum Öffnen/Aufbrechen von verschlossenen Türen, Fenstern, Schlössern, Ketten ect. um sich einen Zugang zu z.B. Brandwohnungen zu verschaffen. Desweiteren kann im Bereich der Technischen Hilfeleistung wie etwa bei einem Verkehrsunfall eine Zugangsöffnung geschaffen und die Arbeit von Rettungsschere und Spreizer unterstützt werden. | ||
| ||

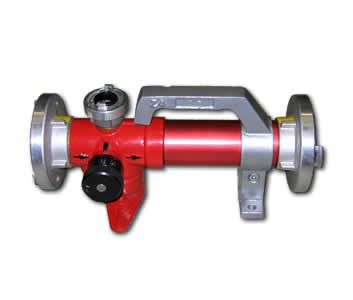

| Zumischer | Beladung TLF 16/25 und LF 16/12 | |
 | Technische Daten | |
| Typ | Z 4 | |
| Betriebsdruck | 5 bar | |
| Durchfluss | 400 l/min | |
| Zumischung | 0 - 6 % | |
| Gewicht | 2,3 kg | |
| Schlauchanschluss | Größe B | |
| ||
| Einsatzbereich | ||
| Zur Erzeugung eines Wasser – Schaummittelgemisches und zur Zumischung von Netzmittel wird ein Gerät benötigt, welches dem Wasser in einem bestimmten Verhältnis Schaum bzw. Netzmittel beigibt. Hierfür wird der Zumischer benötigt. Es gibt ihn als Strahlpumpen ( Injektor) und als Turbozumischer. | ||
| ||

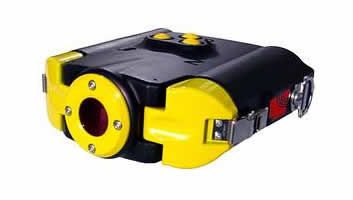

| Wärmebildkamera | Beladung ELW | |
 | Technische Daten | |
| Typ | Active hand up f | |
| Temperaturanzeige | bis 800 °C | |
| Hitzebeständigkeit | 250 °C 10 min | |
| Abmessungen l x b x h | 16,5 x 17 x 6,5 cm | |
| Gewicht | 850 g | |
 | ||
| Einsatzbereich | ||
| Bei der Feuerwehr unterstützen die Wärmebildkameras das Aufspüren von Glutnestern bei Bränden sowie die Suche von Personen in verrauchten Gebäuden oder weitläufigem Gelände bei Dunkelheit. In diesem Bereich kommen Graustufen-Bilder zum Einsatz, die die heißeste Stelle ab einer bestimmten Temperatur rot einfärben. | ||
| ||

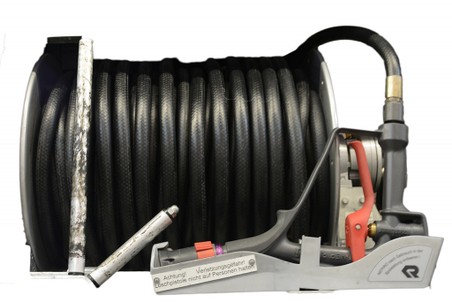

| Schnellangriff TLF 3000 | Beladung TLF 3000 | |
 | Technische Daten | |
| Bezeichnung | Druckschlauch S 25 | |
| Schlauchlänge | 50 m | |
| Bezeichnung Strahlrohr | QUADRAFOG 150 | |
| Durchfluss in l/min bei 6 bar | 20 - 40 - 100 - 150 | |
| ||
| Einsatzbereich | ||
| Der Schnellangriff eignet sich besonders gut zur Bekämpfung von Kleinbränden oder zum ersten Brandbekämpfung bis zum Aufbau eines konventionellen Löschangriffs. | ||
| ||

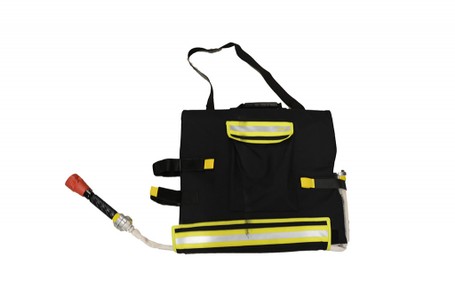

| Schnellangriffstasche | Beladung TLF 3000 | |
 | Technische Daten | |
| Bezeichnung | Schnellangriffstasche | |
| Schlauchlänge (Größe D) | 30 m | |
| Strahlrohr | D-Hohlstrahlrohr | |
 | ||
| Einsatzbereich | ||
| Die Schnellangriffstasche ermöglicht einen schnellen und wassersparenden ersten Löschangriff. | ||

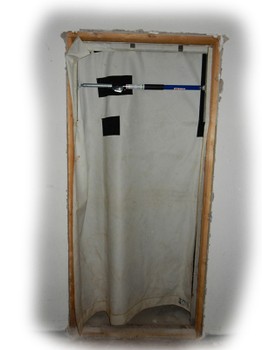

| Mobiler Rauchverschluss | Beladung LF 16/12 | |
 | Technische Daten | |
| Typ | Mobiler Rauchverschluss RSS F 70-115 | |
| für Türbreiten | 70 - 115 cm | |
| Gewicht | 4,8 kg | |
 | ||
| Einsatzbereich | ||
| Der mobile Rauchverschluss verhindert innerhalb von Gebäuden die Ausbreitung von Rauch und Hitze in nicht direkt vom Brand betroffene Bereiche. Nach Einbau des Rauchverschlusses kann die Tür zu dem vom Brand betroffenen Bereich (Rauchgrenze) geöffnet und der Raum betreten werden, ohne dass es während des Einsatzes zur Rauch- und Hitzeausbreitung im Gebäude kommt. Quelle: BIG | ||
