Technik
Auszug von Geräten zur Technischen Hilfeleistung
 |  |  |  |  |  |
 |  |  |  |  |  |
 |  |  |  |  |  |
 |  |  |  |  |  |
| Kombigerät zum Spreizen und Schneiden mit eingebauter Handpumpe | Beladung TLF 16/25 | |
 | Technische Daten | |
| Typ | LKS 30 Unitool | |
| Schneidkraft bis | 204 kN | |
| Rundstahl bis Druchmesser | 22 mm | |
| Maulweite | 182 mm | |
| Spreizkraft bis | 136 kN | |
| Spreizweg | 259 mm | |
| Abmessungen LxHxB | 833 x 170 x 150 mm | |
| Gewicht | 10,9 kg | |
 | ||
| Einsatzbereich | ||
| Das Kombigerät eignet sich besonders für mobile Rettungseinsätze an schwer zugänglichen Stellen. Der Messerkopf ist um 360° drehbar und kann damit immer in die ideale Arbeitsposition eingestellt werden. | ||
 | ||
| Pedalschneider mit Handpumpe | Beladung TSF-W | |
 | Technische Daten | |
| Typ | ZPH 1/05 , LC 55 PN 700 | |
| Schneidkraft bis | 75 kN | |
| Maulweite | 40 mm | |
| ||
| Einsatzbereich | ||
| Schneidsatz mit Handpumpenbetrieb für Schneidarbeiten auf engstem Raum wie z.B. im Fahrzeuginneren für Pedale, Schalthebel und Lenkrad. | ||
Hydraulische Winden (Büffelwinden) | Beladung RW | |
 | Technische Daten | |
| Bezeichnung nach DIN | B 10 | |
| Nennhub | 350 mm | |
| zul. Belastung | 10 kN | |
| Gewicht | 34 kg | |
| Einsatzbereich | ||
| Die hydraulische Winde dient zum Bewegen von Lasten, insbesondere zum Anheben. Mit ihr können zum Beispiel unter Lasten eingeklemmte Personen befreit werden. Sie kann auch zum Abstützen von Lasten verwendet werden. | ||
| Elektro-Tauchpumpe | Beladung LF 16/12 | |
 | Technische Daten | |
| Typ | TP 4-1 | |
| Nennförderstrom | 400 l/min | |
| Nennförderdruck | 1 bar | |
| Gewicht | 25 kg | |
| Förderhöhe | 18 m | |
 | ||
| Einsatzbereich | ||
| Die Tauchpumpe ist eine elektrisch betriebene Feuerwehrpumpe, die vorwiegend zur Förderung von Wasser im Lenzeinsatz dient. | ||
| Rettungssatz | Beladung TSF-W | |
 | Technische Daten | |
| Bezeichnung | Spreizer LSP 80 | |
| Spreizkraft | bis 120 kN | |
| Spreizweg | 820 mm | |
| Zugkraft | 63 kN | |
| Gewicht | 25 kg | |
| Bezeichnung | Schere LS 200B | |
| Schneidkraft | 50 - 180 kN | |
| Maulweite | 100 mm | |
| Gewicht | 12,5 kg | |
| ||
| Einsatzbereich | ||
| Für alle Rettungsarbeiten bei Verkehrsunfällen, in Gebäuden oder Katastrophenschutzeinsätzen. Insbesondere zum Wegdrücken und Anheben von Hindernissen, Türen aufbrechen und Metallteile verformen, Rettungsöffnungen in Wände schälen, Wegziehen von Hindernissen z.B. Lenksäulen von Fahrzeugen, Verschließen von Rohren, Schneiden von Metallkonstruktionen wie Fahrzeugrahmen und Seitenaufprallschutz. | ||
| ||
| Stromerzeuger 5 kW | Beladung LF 16/12 | |
 | Technische Daten | |
| Typ | Bosch BSKA 5 | |
| Nennleistung | 5 kW | |
| Motorleistung | 8,8 kW bei 3000 U/min | |
| Normalverbrauch | 2,2 l/h | |
| Tankinhalt | 10,5 l | |
| Gewicht | 115 kg | |
| Abmessungen LxBxH | 700 x 440 580 mm | |
| Starter | Seilzug | |
 | ||
| Einsatzbereich | ||
| Der Stromerzeuger dient hauptsächlich zur Stromversorgung des fahrzeuginternen Lichtmastes und der mitgeführten Elektrowerkzeuge sowie Anschluss externer Flutlichtstrahler. | ||
| ||
| Sprungretter | Beladung DLK 23/12 | |
 | Technische Daten | |
| Typ | System Lorsbach SP16 | |
| Rettungshöhe | ca. 16 m | |
| Auffangfläche | 3,5 x 3,5 m | |
| Höhe | 1,70 m | |
| Packmaß | 90 x 55 x 30 cm | |
| Gewicht | 55 kg | |
| Rüstzeit | ca. 30 Sekunden | |
| Druck im Schlauchgerüst | 0,3 bar | |
| Wiederaufrichtzeit | 10 Sekunden | |
| Bedienmannschaft | 2 Personen | |
| Einsatzbereich | ||
| Das Sprungpolster ist ein pneumatisches Sprungrettungsgerät zum Auffangen frei fallender Personen. | ||
| ||
| Stromerzeuger 13,4 kW | Beladung RW | |
 | Technische Daten | |
| Typ | Eisemann BSKA 14E | |
| Nennleistung | 13,4 kW | |
| Motorleistung | 13,8 kW bei 3150 U/min | |
| Tankinhalt | 16,5 l | |
| Gewicht | 145 kg | |
| Abmessungen LxBxH | 820 x 440 580 mm | |
| Starter | Elektro/Seilzug | |
 | ||
| Einsatzbereich | ||
| Der Stromerzeuger dient hauptsächlich zur Stromversorgung der mitgeführten Elektrowerkzeuge sowie des Plasmaschneiders und dem Anschluss externer Flutlichtstrahler. | ||
| ||
| Hebekissensatz | Beladung RW | |
 | Technische Daten | |
| Typ20 | V10 - V18 - V24 - V40 | |
| Nennkraft in kN | 96 - 177 - 204 - 396 | |
| Hubhöhe in cm | 20,3 - 27 - 30,6 - 40,2 | |
| Nenninhalt in l | 9,2 - 21,7 - 32,9 - 75 | |
| Luftbedarf bei 8 bar in l | 82,8 - 195,4 - 296,1 - 675 | |
| Größe in cm | 37x37 - 47x47 - 52x62 - 78x69 | |
| Gewicht in kg | 5 - 8,5 - 12 - 20 | |
| Berstdruck in bar | 48,3 - 54,7 - 65 - 35 | |
| Einschubhöhe | 2,5 cm | |
 | ||
| Einsatzbereich | ||
| Hebekissen sind pneumatisch betriebene Geräte zum Bewegen von Lasten, insbesondere zum Anheben, die bei großen Hubkräften zum Einsatz kommen. | ||
| ||
| Mehrzweckzug 32 kN | Beladung RW | |
 | Technische Daten | |
| Zugkraft | 32 kN | |
| Gesamtgewicht | 93 kg | |
| Einsatzbereich | ||
| Der Mehrzweckzug wird zum Ziehen, Heben, Ablassen und Sichern von Lasten verwendet. Er besteht aus einer Zugvorrichtung und einem Zugseil. Ein Ende des Zugseils ist konisch zugespitzt. Am anderen Ende des Zugseils befindet sich ein Seilhaken. | ||
| Elektro-Tauchpumpe | Beladung RW | |
 | Technische Daten | |
| Typ | TP 15-1 | |
| Nennförderstrom | 1500 l/min | |
| Anschlussspannung | 400 V | |
| Gewicht | 47 kg | |
| Förderhöhe | 20 m | |
| ||
| Einsatzbereich | ||
| Die Tauchpumpe ist eine elektrisch betriebene Feuerwehrpumpe, die vorwiegend zur Förderung von Wasser im Lenzeinsatz dient. | ||
| Rettungssatz RW | Beladung RW | |
 | Technische Daten | |
| Bezeichnung | Spreizer SP 512 | |
| Spreizkraft | bis 540 kN | |
| Spreizweg | 610 mm | |
| Zugkraft | 99 kN | |
| Gewicht | 26,3 kg | |
| Bezeichnung | Schere S 511 | |
| Schneidkraft | bis 1194 kN | |
| Maulweite | 162 mm | |
| Gewicht | 18,7 kg | |
| ||
| Einsatzbereich | ||
| Für alle Rettungsarbeiten bei Verkehrsunfällen, in Gebäuden oder Katastrophenschutzeinsätzen. Insbesondere zum Wegdrücken und Anheben von Hindernissen, Türen aufbrechen und Metallteile verformen, Rettungsöffnungen in Wände schälen, Wegziehen von Hindernissen z.B. Lenksäulen von Fahrzeugen, Verschließen von Rohren, Schneiden von Metallkonstruktionen wie Fahrzeugrahmen und Seitenaufprallschutz. | ||
| ||
| Hebesatz H1 | Beladung RW | |
 | Technische Daten | |
| Bezeichnung | Hebesatz H1 | |
| Hubkraft | 150 kN | |
| Nenndruck | 630 bar | |
| Gewicht | 110 kg | |
| Einsatzbereich | ||
| Der hydraulische Hebesatz dient zum Bewegen von Lasten, insbesondere zum Anheben. Er wird in der Regel dann verwendet, wenn andere Geräte zum Heben von Lasten aufgrund derbegrenzten Hubkraft nicht mehr einsetzbar sind. Der Hebesatz besteht aus einer handbetätigten Hydraulikpumpe, einem Zweiwege-Verteiler mit Regulierventilen und zwei Verlängerungsschläuchen, zwei Hydraulikzylindern, Verlängerungen und Zubehör (u. a. Druckplatten und Anhebeklauen). | ||
| ||
| Rettungszylinder | Beladung VRW | |
 | Technische Daten | |
| Bezeichnung | LZR 12/550, LZR 12/750 | |
| Hubkraft | 123 kN | |
| Kolbenhub | 550 mm, 750 mm | |
| Gewicht | 18 kg, 23 kg | |
| ||
| Einsatzbereich | ||
| Einsetzbar bei allen Rettungsarbeiten im Straßen-, Schienen- Luft- und Schiffsverkehr sowohl zu Hilfeleistungseinsätzen nach Gebäudeeinstürzen und Naturkatastrophen. Speziell zum Anheben und Wegdrücken von Hindernissen, zum Schaffen und Stabilisieren von Öffnungen. | ||
| ||
| Dichtkissensatz | Beladung RW | |
 | Technische Daten | |
| Bezeichnung | RDK 30/50, 20/40, 10/20 | |
| für Öffnungen | 30-50, 20-40, 10-20 cm | |
| zul. Betriebsdruck | 1,5 bar | |
| Nenninhalt | 100 - 44,8 - 11,5 Liter | |
| Bezeichnung | LD 50/30 | |
| für Rohre und Tanks | ab 48 cm Druchmesser | |
| zul. Betriebsdruck | 1,5 bar | |
| Nenninhalt | 7 Liter | |
| ||
| Einsatzbereich | ||
| Zum schnellen Abdichten von Rohren und Tankbehältern. | ||
| ||
| Stromerzeuger 5,5 kW | Beladung DLK 23/12 | |
 | Technische Daten | |
| Typ | Knurz 5,5 BVFE | |
| Nennleistung | 5,5 kW | |
| Motorleistung | 8,3 kW bei 3000 U/min | |
| Gewicht | 130 kg | |
| Abmessungen LxBxH | 820 x 440 575 mm | |
| Starter | Elektro/Seilzug | |
 | ||
| Einsatzbereich | ||
| Der Stromerzeuger dient, als Beladung der Drehleiter, vorzugsweise zur Stromversorgung des Leiterparkes bei Ausleuchtung über den Korb der Drehleiter. | ||
| ||
| Trennschleifer | Beladung RW | |
 | Technische Daten | |
| Motorleistung | 6,8 PS | |
| Scheibendurchmesser | 350 mm | |
 | ||
| Einsatzbereich | ||
| Die Trennschleifmaschine wird bei Hilfeleistungen zum Trennen von Metallteilen und von Gestein verwendet. | ||
| Pneumatisch betriebene Umfüllpumpe | Beladung RW | |
 | Technische Daten | |
| Bezeichnung | Notfall-Kofferpumpe | |
| Leistung | ca. 25 l/min | |
| Gewicht | 2,1 kg | |
 | ||
| Einsatzbereich | ||
| Ideal einsetzbar zum Abpumpen von Kraftstoffen aus Kraftstofftanks und anderen auslaufenden Medien. Die Pumpe kann mit einer Sauerstoffflasche, Kompressor oder über LKW-Druckluftanschluss betrieben werden. | ||
| Maschinelle Zugeinrichtung | Ausstattung RW | |
 | Technische Daten | |
| Baumuster | Rotzler Treibmatic TR 030 | |
| Nennzugkraft | 50 kN | |
| Seilgeschwindigkeit | 12 - 30 m/min | |
| Drahtseil | 13 mm x 60 m | |
 | ||
| Einsatzbereich | ||
| Rüstwagen sind mit einer maschinellen Zugeinrichtung ausgestattet. Sie dient zum Ziehen oder Sichern einer Last, z.B. Bergung eines verunfallten PKW aus dem Straßengraben. | ||
| ||
| Tragbare Turbotauchpumpe | Beladung TLF 16/25 | |
 | Technische Daten | |
| Bezeichnung | TTP 8/1/8 | |
| Nennförderstrom | 800 l/min | |
| Nennförderdruck | 1 bar | |
| Nenntreibwasserdruck | 8 bar | |
| DIN | 14426 | |
 | ||
| Einsatzbereich | ||
| Die Turbotauchpumpe ist eine tragbare, mit Wasser angetriebene Feuerwehrpumpe, die vorwiegend für den Lenzeinsatz eingesetzt wird. | ||
| TwinSaw Rettungssäge | Beladung RW | |
 | Technische Daten | |
| Bezeichnung | Rettungssäge CDC 2224 | |
| Nennleistung | 2200 Watt | |
| Umdrehungen | 1900 U/min | |
| Einsatzgewicht | 11 kg | |
| Blattdurchmesser | 225 - 335 mm | |
| max. Schnitttiefe | 68 mm | |
 | ||
| Einsatzbereich | ||
| Rettungssäge mit 2 gegenläufigen Blättern für reaktionsfreie Hochleistungsschnitte beim Öffnen von Türen, Dächern und zum Freischneiden von Personen. | ||
| ||
Rettungs-Teleskopzylinder | Beladung RW | |
 | Technische Daten | |
| Bezeichnung | R420 | |
| Gesamthub | 575 mm | |
| Hub / Hubkraft, Kolben 1 | 295 (267) mm (kN) | |
| Hub / Hubkraft, Kolben 2 | 280 (133) mm (kN) | |
| ausgefahrene Länge | 1055 mm | |
| Abmessungen LxHxB | 480 x 112 x 211 mm | |
| Gewicht | 16,7 kg | |
| Bezeichnung | R424 | |
| Gesamthub | 875 mm | |
| Hub / Hubkraft, Kolben 1 | 445 (267) mm (kN) | |
| Hub / Hubkraft, Kolben 2 | 430 (133) mm (kN) | |
| ausgefahrene Länge | 1505 mm | |
| Abmessungen LxHxB | 630 x 112 x 211 mm | |
| Gewicht | 20,9 kg | |
| ||
| Einsatzbereich | ||
| Einsetzbar bei allen Rettungsarbeiten im Straßen-, Schienen- Luft- und Schiffsverkehr sowohl zu Hilfeleistungseinsätzen nach Gebäudeeinstürzen und Naturkatastrophen. Speziell zum Anheben und Wegdrücken von Hindernissen, zum Schaffen und Stabilisieren von Öffnungen. | ||
| ||
| Kehrmaschine | Zusatzbeladung | |
 | Technische Daten | |
| Arbeitsbreite | 67 cm | |
| Behältervolumen | 40 Liter | |
| Gewicht | 24 kg | |
 | ||
| Einsatzbereich | ||
| Zum schnellen effektiven Aufnehmen von Bindemittel auf Verkehrsflächen. Bindemittel werden zum Abstreuen verschmutzter Oberflächen eingesetzt. Sie binden flüssige gefährliche Stoffe physikalisch, teilweise auch chemisch. | ||

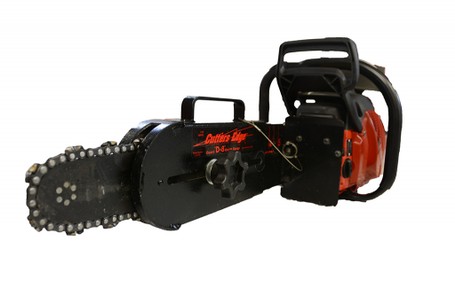

| Rettungssäge | Beladung RW | |
 | Technische Daten | |
| Motorleistung | 5,05 PS | |
| Schnitttiefe | 20,32 cm | |
Gewicht | 9,82 kg | |
| Einsatzbereich | ||
| Die Rettungssäge kann für viele Einsätze verwendet werden, wie Belüftung, Schaffung von Zugängen, Beseitigung von Sturmschäden, Unfallrettung und für viele herkömmliche Anwendungen von Trenngeräten und Kettensägen. | ||
